Клапаны обратные общего назначения служат для предотвращения перетекания воздуха через воздуховоды при выключенном (остановленном) вентиляторе.

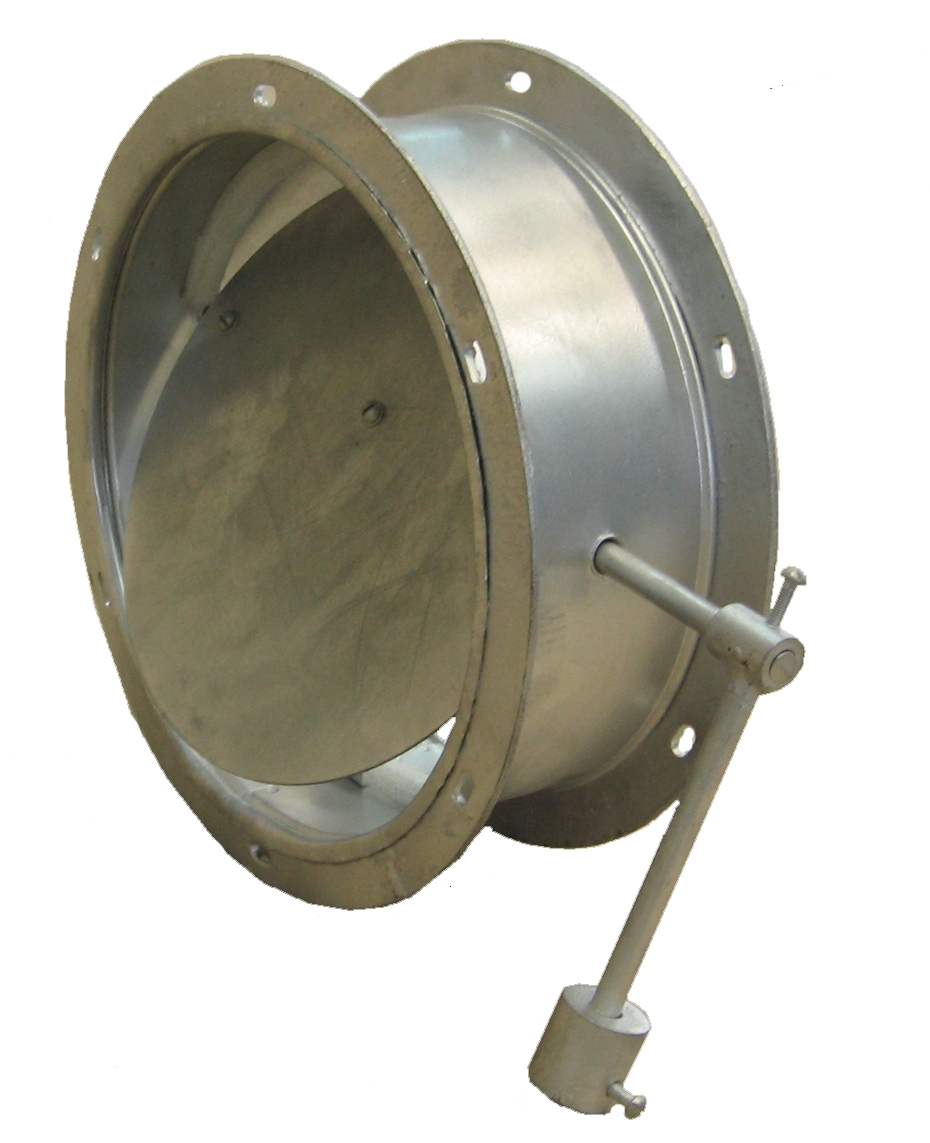

Клапан обратный VKO (круглого сечения)

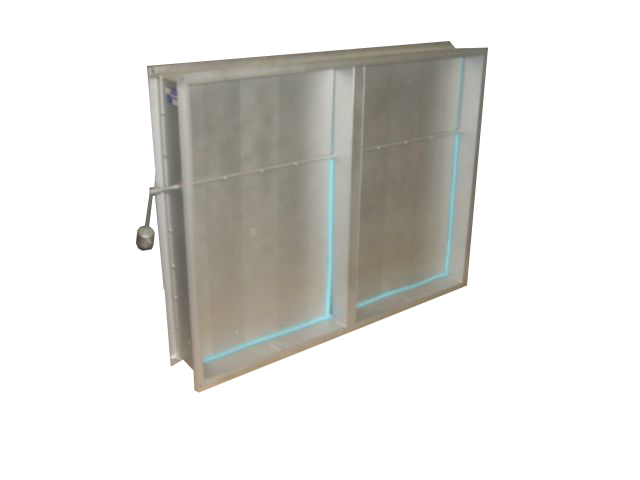

Клапан обратный VKO (прямоугольного сечения)

Клапаны обратные изготавливаются из оцинкованной стали ГОСТ 19904-90, а фланцы из стали ГОСТ 19904-90 с последующей окраской эмалью.

Клапаны обратные по условиям эксплуатации предназначены для климатического исполнения У3 по ГОСТ 15150-69. Предельные значения температуры окружающего воздуха от -30 до +40С при отсутствии прямого воздействия атмосферных осадков. Клапан обратный предназначен для установки в системе с давлением до 500 Па.

Клапаны изготавливаются прямоугольного и круглого сечения. Клапаны могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода.

Установка клапанов обратных в сети допускается при скоростях воздуха на горизонтальных участках не менее V=5.6м/с, а на вертикальных - не менее V=4м/с.

Вертикальное расположение оси клапана при монтаже не допускается

Клапан состоит из корпуса и заслонки, установленной на оси. С одной стороны к оси лопатки прикреплен противовес с грузом, позволяющий удерживать лопатку в закрытом положении при не работающем вентиляторе и обеспечивающий ее плавное открытие при включении вентилятора. Регулировка работы клапана осуществляется путем поворота противовеса относительно оси и перемещением груза по рычагу противовеса .

Длина обратного клапана круглого сечения:

- от 200 до 250- L=100 мм;

- от 315 до 900- L=200 мм;

- от 1000 до 1250 - L=250 мм.

Длина обратного клапана прямоугольного сечения:

- для ВхН от 100х100 до 450х450 - L=100 мм;

- для ВхН от 500х500 до 700х700 - L=150 мм;

- для ВхН от 750х750 до 2000х1300 - L=200 мм.
