Заслонка усиленная VKZ(C)
  Скачать характеристики в PDF →

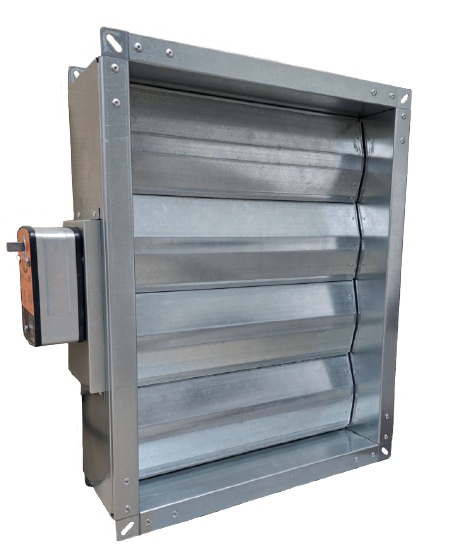

Заслонка усиленная VKZ(C)

 Заслонка алюминиевая VKZ(C)

Усиленная заслонка VKZ(C) предназначена для регулирования расхода воздуха или перекрытия вентиляционного канала. Заслонка может эксплуатироваться в условиях пониженных температур (до -40 оС) и отличается конструктивными особенностями, предотвращающими теплопотери через створки.

Принцип работы и конструкция

Усиленная заслонка VKZ(C) состоит из четырех-стеночного корпуса, выполненного из оцинкованной стали, створка клапана - выполнена из усиленного алюминиевого профиля, примыкание створок выполнено в форме замкового уплотнения. Усиленная заслонка VKZ(C) в своем составе не имеет никаких нагревательных элементов. Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. Ось механизма регулирования может быть расположена на любой из лопаток на любой стороне блока.

Для управления заслонками используется ручной или электромеханический привод. Мощность привода подбирается также в зависимости от площади заслонки.

Монтаж

Монтаж заслонок в системе вентиляции осуществляется путем крепления фланцев заслонок к ответным фланцам воздуховодов или других агрегатов вентиляционных систем с помощью болтов и скоб.

Примечание

в утепленных заслонках с высотой (размер2) за вычетом 40 не кратной 140 часть сечения будет заглушена!
