Дроссель-клапаны предназначены для регулировки расхода воздуха и невзрывоопасных газовых смесей, проходящих по воздуховодам.

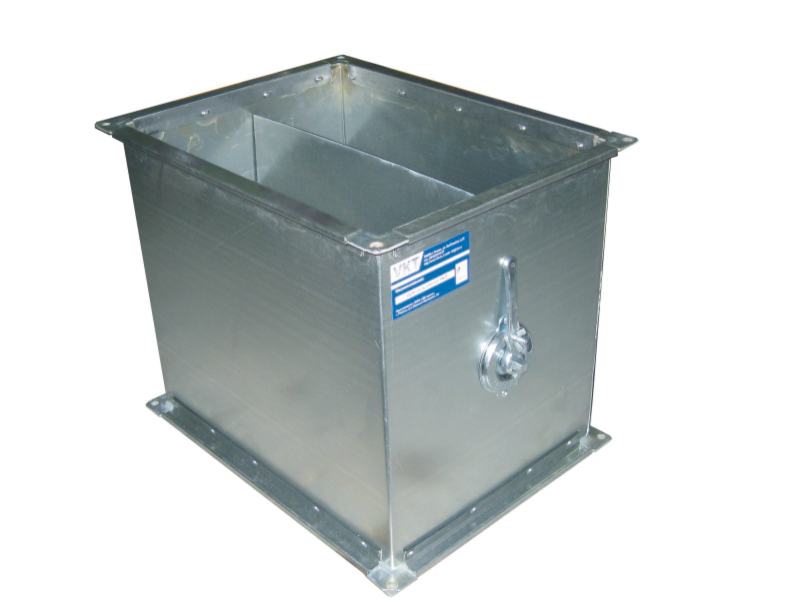

Дроссель-клапан VKD прямоугольного сечения
|

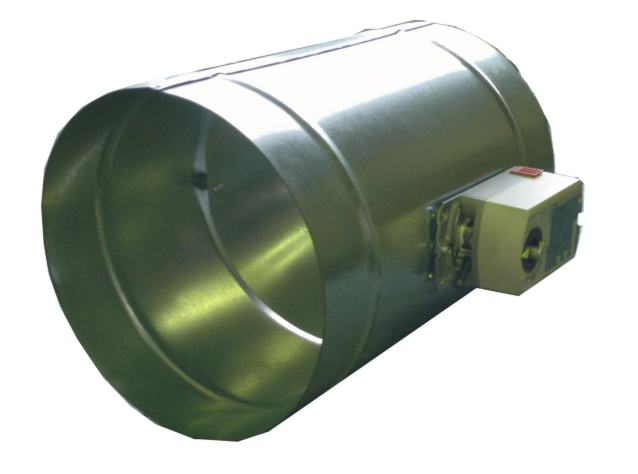

Дроссель-клапан VKD круглого сечения
|
Дроссель-клапаны изготавливаются из оцинкованной стали ГОСТ 19904-90.
Дроссель-клапаны изготавливаются в климатическом исполнении У3 и УХЛ4 по ГОСТ 15150-69. Предельные значения рабочtq температуры окружающего воздуха от -30 до +40С при отсутствии прямого воздействия атмосферных осадков. Дроссель-клапан предназначен для установки в системе с давлением до 500 Па.
Дроссель клапаны площадью более 0,4м2 применять не рекомендуется из-за создаваемого ими шума. В этом случае рекомендуется применять заслонки типа VKZ(A).
Дроссель-клапаны диаметром до 200 мм включительно и прямоугольные клапаны со стороной привода до 200 мм включительно, изготавливаются с площадкой под привод.
