Заслонка утепленная VKZ(H)

Заслонка утепленная VKZ(H) используется в качестве отсекающего или регулирующего клапана. Заслонка разработана для эксплуатации в условиях низких температур (-70^оС).

Принцип работы и конструкция

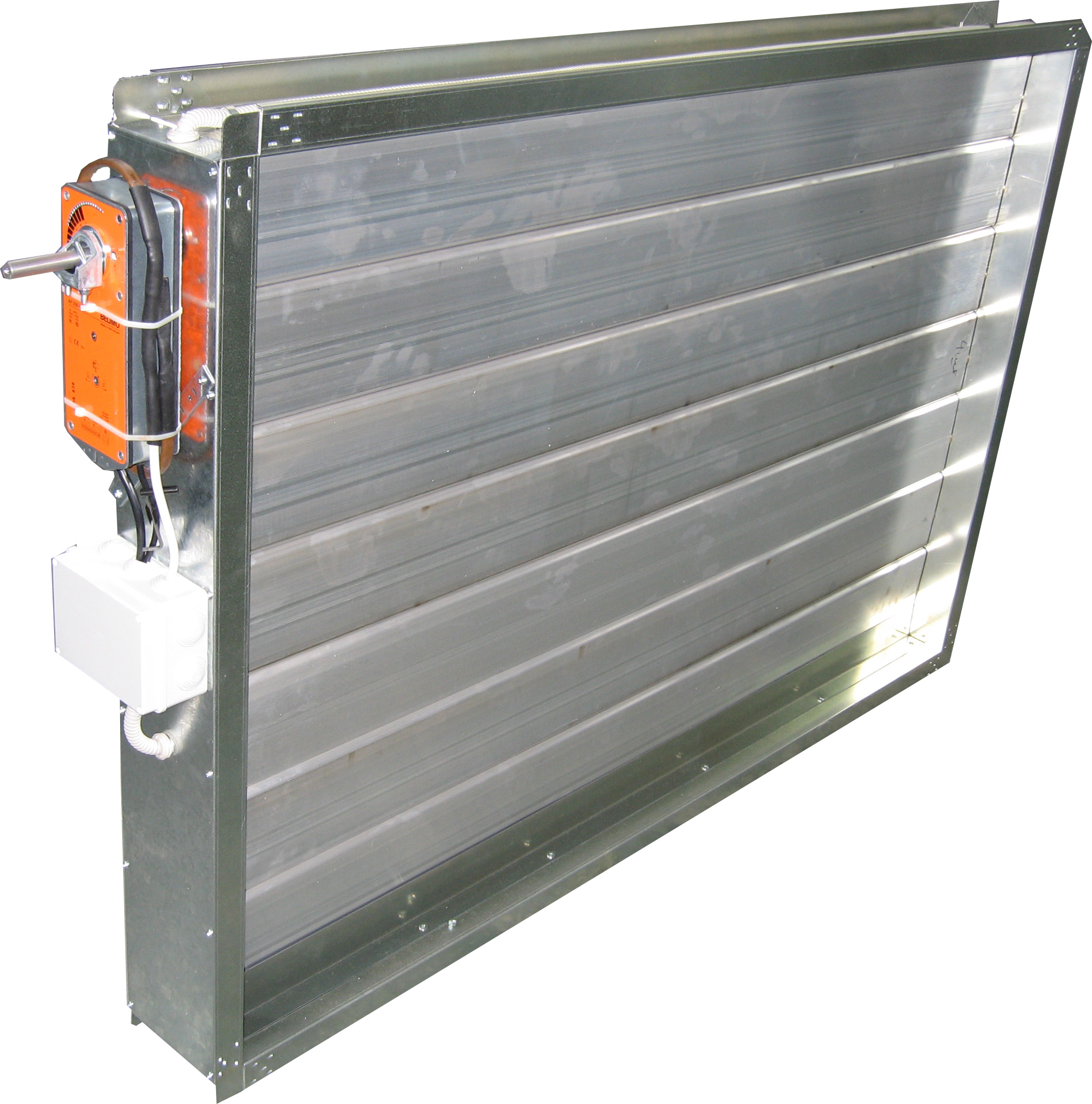

Заслонка утепленная VKZ(H) производится прямоугольного сечения. Корпус заслонки - четырех-стеночный, выполненный с присоединительными фланцами. Лопатки клапана выполнены из алюминиевого профиля. Примыкание лопаток - в виде замкового уплотнения, в полости которого размещается трубчатый электронагреватель - ТЭН для временного разогрева стыка лопаток и облегчения их раскрытия в случае обмерзания. Мощность  одного ТЭН – 0,5 кВт.

Лопатки заслонки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. На корпусе заслонки размещается клеммная коробка для подключения систем автоматики и сигнализации (степень защиты IP54).

В качестве исполнительного механизма может использоваться электропривод. При любом варианте комплектации исполнительным механизмом клапан сохраняет работоспособность вне зависимости от пространственной ориентации.

В стандартном исполнении электропривод клапана утеплен саморегулирующимся нагревательным кабелем (гибкий ТЭН), подключающимся в сеть 220В постоянно и подогревающем электропривод в зависимости от температуры окружающей среды.

Монтаж

Монтаж заслонок в системе вентиляции осуществляется путем крепления фланцев заслонок к ответным фланцам воздуховодов и других агрегатов вентиляционных систем. Ширина фланца 37,5 мм.

Количество ТЭНов рассчитывается по формуле N=k*(n+1), где n - число лопаток, k - число секций. Суммарная мощность всех ТЭНов P=0,5*N, кВт.

Примечание

в утепленных заслонках с высотой (размер2) за вычетом 40 не кратной 140 часть сечения будет заглушена!
