Клапан КДМ-2м/КДМ-3
  Скачать характеристики в PDF →

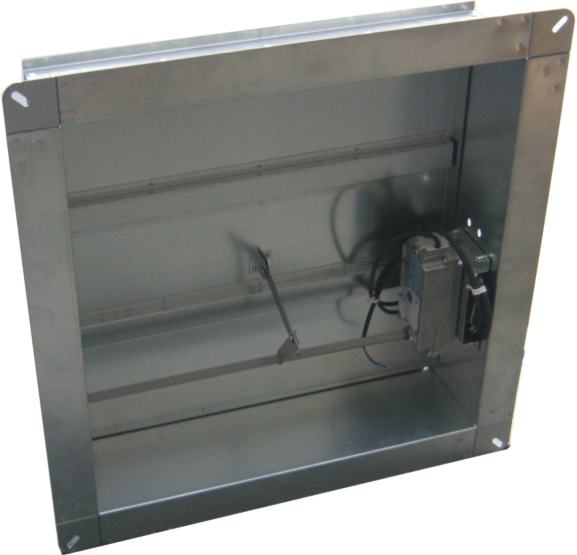

Клапан КДМ-2м с МS

Клапан КДМ-2м

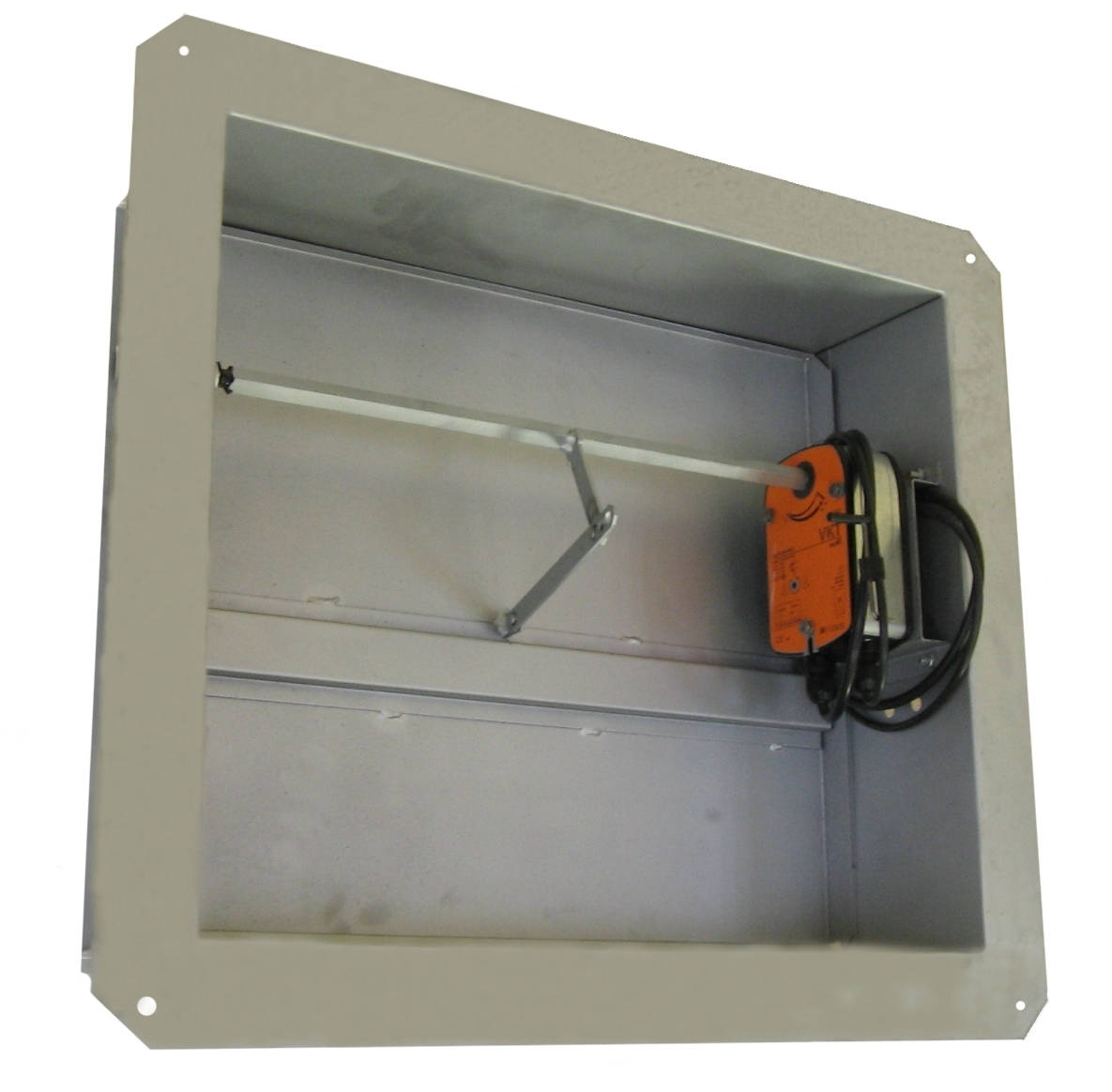

Клапан КДМ-2м с МВ

Клапан КДМ-2м с МВ

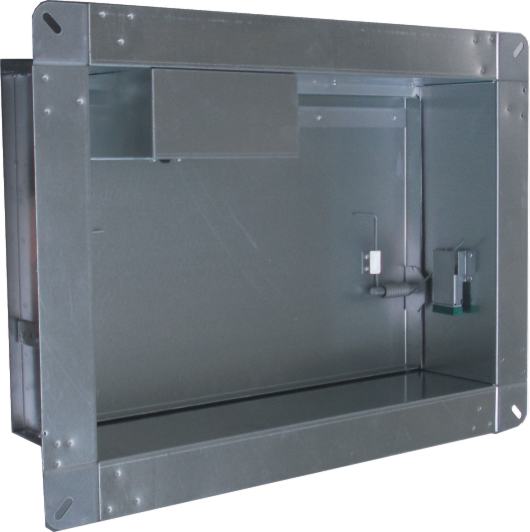

  Клапан КДМ-2м с ЭМ

Клапан КДМ-2м с ЭМ

Срок изготовления: 3* рабочих дня

Гарантия завода-изготовителя: 5** лет

Предел огнестойкости клапанов:
90 и 120 мин.

Вид исполнения:

  • (по умолчанию) - стенового типа;
  • К - канального типа.
Тип привода:

  • МS(24/220) - электромеханический привод Siemens с напряжением питания 24/220В;
  • МSЕ(24/220) - реверсивный привод Siemens с напряжением питания 24/220В;
  • МВ(24/220) - электромеханический привод МB с напряжением питания 24/220В;
  • МВЕ(24/220) - реверсивный привод МB с напряжением питания 24/220В;
  • ЭМ(24/220) - электромагнитный привод, с напряжением питания 24/220В.
Тип сечения:

  • прямоугольного (квадратного)
Дополнительные опции:

  • K - наличие клеммной колодки (для МВ...,MS...);
  • СН - наружное расположение привода (только для канального исполнения);
  • ВН - внутреннее расположение привода.
Предел огнестойкости клапана КДМ-2м: E90 (1,5 часа).

Предел огнестойкости клапана КДМ-3:

  • в режиме противопожарного нормально закрытого клапана – ЕI 120.
  • в режиме дымового клапана – E 120.
Клапан КДМ-2м по своему функциональному назначению применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана. Дымовые клапаны в нормальных условиях закрыты. При пожаре эти клапаны должны открыться для удаления дыма из зоны задымления, а в остальных зонах, не подверженных задымлению, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления.

Противопожарный клапан КДМ-3 в режиме противопожарного нормально закрытого клапана, предназначен для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нор­мальных условиях эти клапаны закрыты. При пожаре нормально закрытые клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки типа Н2, шахты лифтов, а также для удаления дыма и газов после тушения пожара кгазовыми, аэро­зольными или порошковыми установками. Конструкция нормально зарытых клапанов и способы управления заслонкой ана­логичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

В режиме дымового клапана КДМ-3 предназначены для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м/КДМ-2с.

Вид климатического исполнения и категория размещения:

  • У3 по ГОСТ 15150-69
  • Предельные рабочие значения температуры окружающего воздуха от -30С до +40С при отсутствии прямого воздействия атмосферных осадков.
Особенности монтажа:

Клапан КДМ-2м изготавливается из оцинкованной стали ГОСТ19904-90.

Клапан КДМ-2м выпускается как в стеновом, так и в канальном исполнении. Устанавливается в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов.

Клапан КДМ-2м работоспособен в любой пространственной ориентации.

Клапан КДМ-2м не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности.

Клапан КДМ-3 изготавливается из оцинкованной стали ГОСТ 19904-90,  по конструкции аналогичен клапану КДМ-2м с заслонкой, коробчатого типа, заполненной термоизоляцией.

Клапаны выпускаются как в стеновом, так и в канальном исполнении. Устанавливаются в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов.

Клапан работоспособен в любой пространственной ориентации.
